📐 Plan Basique + Devis — Exemple

Duplex D4-034

Plan d'Architecture & Devis Estimatif complet

142 m² habitables 4 chambres · 3 SDB 2 niveaux · 10m × 9m
Duplex D4-034 WooPlans
Page 1 · Plan

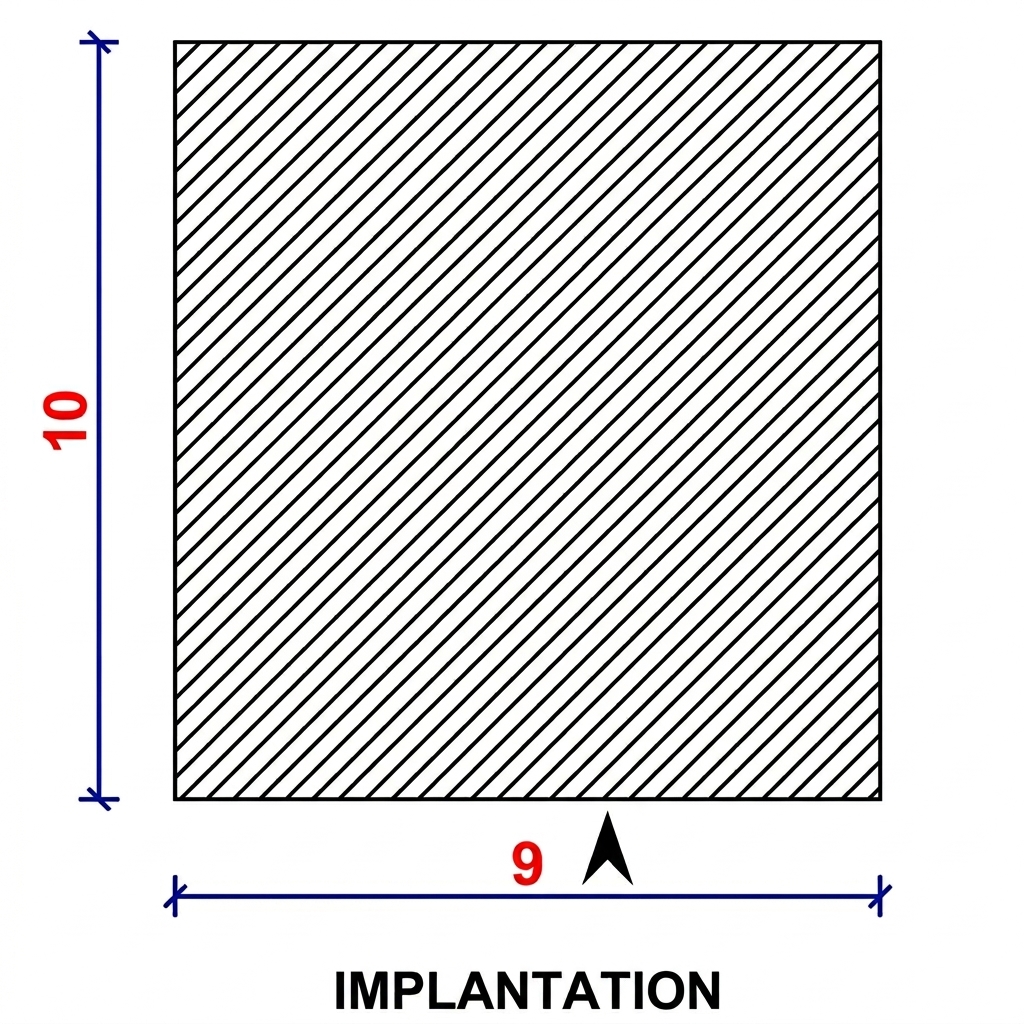

Plan d'Implantation

Plan d'implantation D4-034
Plan d'Implantation Ref. D4-034
Dimensions : 10m × 9m Emprise au sol : 90 m² Orientation Nord indiquée
Page 2 · Plan

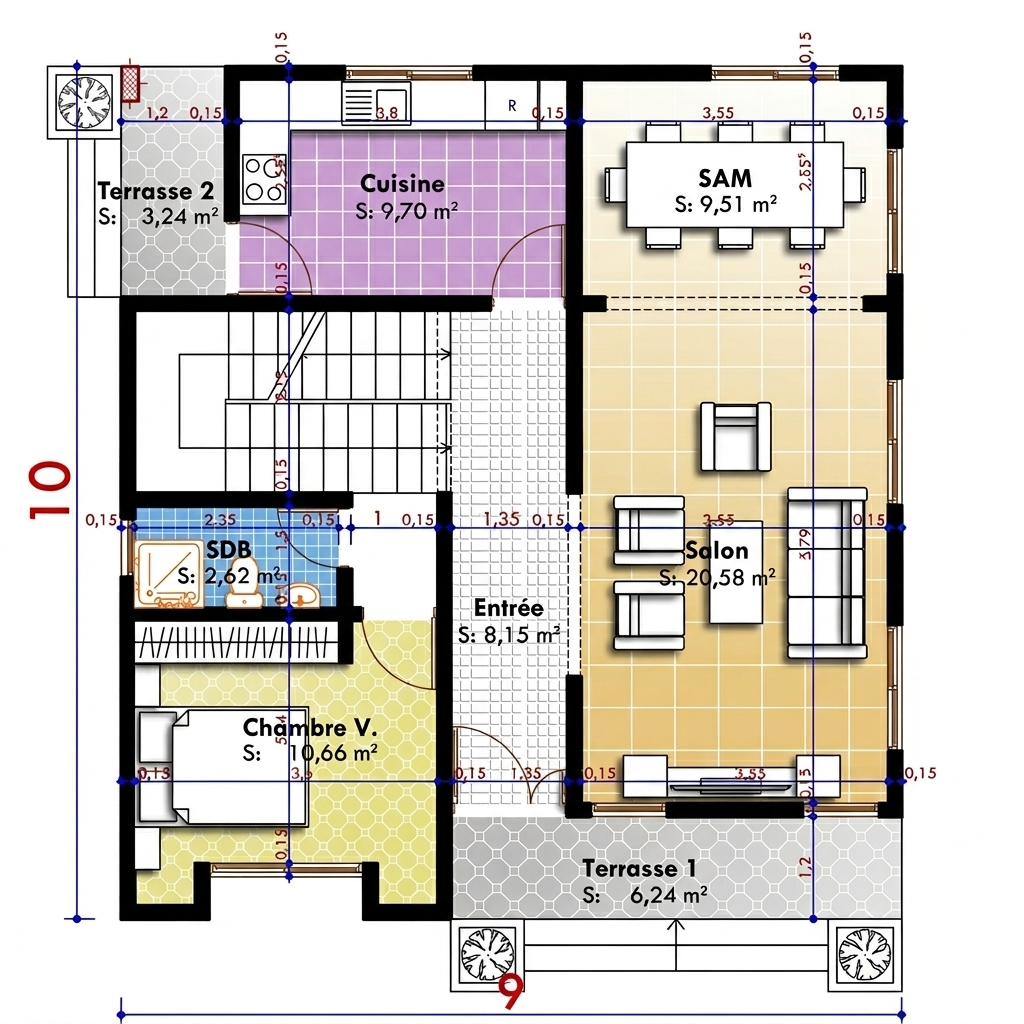

Plan de Distribution — Rez-de-Chaussée

Plan RDC D4-034
Rez-de-Chaussée — 70,90 m² Ref. D4-034
Chambre V. (10,66 m²) Cuisine (9,70 m²) Salon (20,58 m²) SAM (9,51 m²) SDB (2,82 m²) Terrasses (9,48 m²)
Page 3 · Plan

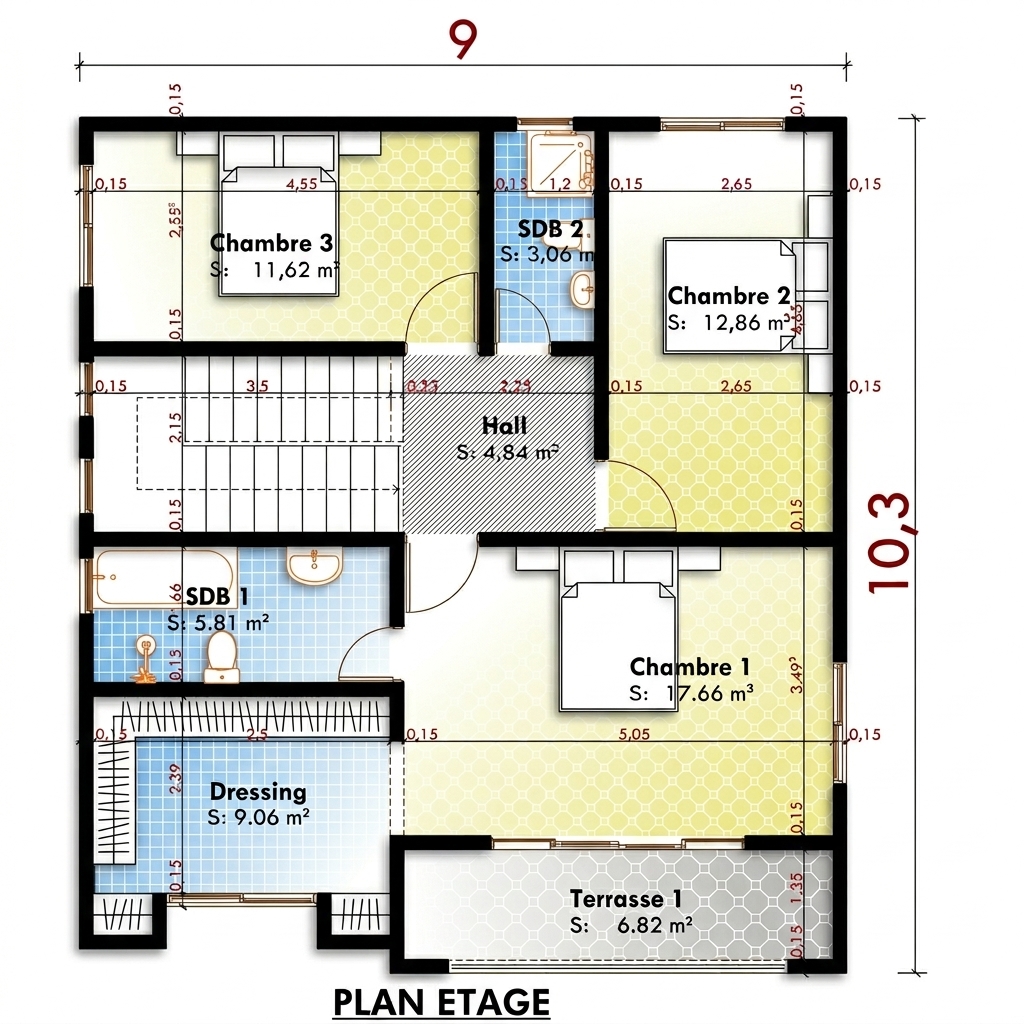

Plan de Distribution — Étage

Plan étage D4-034
Étage — 71,73 m² Ref. D4-034
Chambre 1 (17,66 m²) Chambre 2 (12,86 m²) Chambre 3 (11,62 m²) Dressing (9,06 m²) 2 SDB Terrasse (6,82 m²)
Page 4 · Devis

Devis Estimatif

Surface habitable totale : 142,63 m² (RDC : 70,90 m² + Étage : 71,73 m²)

Composition : 1 Salon · 1 SAM · 4 Chambres · 3 SDB · 1 Cuisine · 2 Terrasses

Devis estimatif (en FCFA)
N°Poste de travauxMontant (FCFA)
100Fondation2 438 970
200Élévation RDC1 797 140
300Dalle3 465 910
400Élévation Étage2 053 870
500Charpente et Toiture3 080 810
SOUS-TOTAL GROS ŒUVRE12 836 700
600Crépissage et Antivols3 765 430
700Portes et Fenêtres2 824 070
800Plomberie et Électricité2 353 400
900Plafond et Peinture3 294 750
1000Carrelage3 451 650
SOUS-TOTAL FINITIONS15 689 300
TOTAL CLÉ EN MAIN28 526 000

⚠ Note importante

Page 5 · Rendus 3D

Vues Extérieures — Jour

Vue principale façade avant - Duplex D4-034
Vue principale — Façade avant
Vue latérale gauche - Duplex D4-034
Vue latérale gauche
Vue perspective angle droit - Duplex D4-034
Vue perspective — Angle droit
Page 6 · Rendus 3D

Vues Extérieures — Nuit

Vue de nuit façade avant éclairée - Duplex D4-034
Vue de nuit — Façade avant éclairée
Vue nocturne perspective jardin - Duplex D4-034
Vue nocturne — Perspective jardin
Vue nocturne angle latéral - Duplex D4-034
Vue nocturne — Angle latéral
Voici un exemple de Plan Basique + devis
